헤인즈 282: 속성, 가공 및 응용

단조 감마 프라임 강화 니켈 기반 초합금(UNS N07208)인 Haynes 282는 특히 항공우주 및 산업용 가스 터빈 엔진의 고온 구조용 애플리케이션을 위해 설계되었습니다. 뛰어난 크리프 강도, 열 안정성, 용접성 및 가공성으로 잘 알려진 Haynes 282는 까다로운 환경에서 많은 상용 합금보다 뛰어난 성능을 발휘합니다. 이 가이드에서는 합금의 재료 특성, 가공 특성, 열처리 공정, 제품 형태 및 항공우주, 에너지, 자동차 등의 산업 전반에 걸친 응용 분야에 대해 살펴봅니다. 상세한 파라미터, 기술적 인사이트, 업계 고려 사항을 통해 Haynes 282에 대한 포괄적인 이해를 돕고, 고성능 엔지니어링을 발전시키는 데 있어 이 합금의 역할을 강조합니다.

헤인즈 282의 재료 특성

헤인즈 282는 고온 강도와 향상된 제조 가능성을 결합하여 다른 감마 프라임의 한계를 해결하도록 설계되었습니다. 강화된 니켈 기반 초합금 와스팔로이 및 R-41과 같은 소재입니다. 독특한 구성과 미세 구조로 극한의 조건에서도 뛰어난 성능을 발휘하여 핵심 부품에 선호되는 소재입니다.

고온 강도

헤인즈 282는 다음과 같은 온도 범위에서 뛰어난 크리프 강도를 나타냅니다. 1200~1700°F(649~927°C). 내크리프성은 와스팔로이를 능가하며 내크리프 수명은 R-41에 근접합니다. 100,000시간 에서 14.5ksi(100MPa) 그리고 1400°F(760°C). 합금의 강도는 감마-프라임(γ') 상이 상대적으로 낮은 부피 분율로 인해 기계적 무결성을 유지하면서 변형-노화 균열에 대한 내성을 향상시킵니다.

열 안정성

이 합금은 고온에서도 구조적 안정성을 유지하여 상변형 및 열화에 강합니다. 열 피로 특성은 가스 터빈 엔진에서 발생하는 것과 같은 주기적인 부하 조건에서 신뢰성을 보장합니다. Haynes 282의 열 안정성은 고급 초초임계(A-USC) 보일러 및 초임계 CO2 전력 사이클과 같은 애플리케이션에서 장기적인 성능을 지원합니다.

용접성 및 제작성

다른 고강도 초합금과 달리 헤인즈 282는 감마 프라임 침전 동역학이 느리기 때문에 용접성이 뛰어납니다. 이 특성은 용접 시 변형 노화 균열을 최소화하여 결함을 최소화한 이음매 없는 플래시 맞대기 용접 링을 가능하게 합니다. 어닐링 상태에서의 합금의 연성은 성형 공정을 용이하게 하여 최대 연신율 값을 달성합니다. 30%. 연소기 라이너 및 터빈 노즐과 같은 복잡한 형상을 제작할 수 있습니다.

내식성

헤인즈 282는 산화 및 고온 환경에서 강력한 내식성을 제공하므로 가스 터빈의 고온 가스 경로 부품에 적합합니다. 크롬과 몰리브덴이 풍부한 니켈 기반 매트릭스는 보호 산화물 층을 형성하여 항공우주 및 에너지 애플리케이션과 같은 부식성 환경에서 내구성을 보장합니다.

가공 헤인즈 282

헤인즈 282 가공은 높은 강도와 가공물 경화 경향, 낮은 열전도율로 인해 어려움이 있습니다. 하지만 코팅된 초경 공구와 기존 절삭유를 사용한 정삭 선삭과 같은 최적화된 기술을 사용하면 고품질의 결과를 얻을 수 있습니다. 절삭 속도, 이송, 공구 마모 등 주요 가공 파라미터는 정밀도와 효율성을 보장하는 데 매우 중요합니다.

코팅 카바이드 공구를 사용한 선삭 마무리

Haynes 282의 마감 선삭에는 일반적으로 내마모성과 열 안정성을 향상시키기 위해 TiAlN 또는 AlTiN 코팅이 된 초경 공구를 사용합니다. 절삭 속도 범위는 다음과 같습니다. 30-60m/분의 공급 속도와 0.1-0.3mm/회전 사이의 절단 깊이 0.5-1.5mm. 수성 에멀젼과 같은 기존 절삭유는 열 응력을 줄이고 표면 조도를 개선하여 다음과 같은 표면 거칠기 값을 달성합니다. Ra 0.8-1.6 μm.

기계 가공력

헤인즈 282의 가공력은 강도와 가공 경화 거동으로 인해 연질 합금보다 높습니다. 일반적인 절삭력의 범위는 다음과 같습니다. 500-1000 N절단 속도와 이송 속도에 따라 다릅니다. 저속(예 30m/분)는 힘을 줄이지만 공구 마모를 증가시키며, 더 빠른 속도(예, 60m/분) 효율성은 향상되지만 열을 관리하기 위해서는 강력한 냉각수 시스템이 필요합니다.

공구 마모 및 수명

Haynes 282 가공에서 공구 마모는 주로 연마 마모와 열 피로로 인해 발생합니다. 코팅된 카바이드 공구는 다음과 같은 측면 마모율을 나타냅니다. 0.1-0.3mm 이후 10-15분 에서 연속 절단 40m/분. 공구 수명은 일반적으로 20~40분 최적의 조건에서 냉각수 적용으로 수명을 다음과 같이 연장합니다. 20-30%. 고급 코팅과 간헐적 절단 전략은 마모를 더욱 완화합니다.

표면 거칠기

표면 거칠기는 Haynes 282 가공에서 중요한 품질 지표입니다. 최적화된 매개변수는 다음을 달성합니다. Ra 0.8-1.6 μm피로 균열 시작을 최소화하기 위해 매끄러운 표면이 필요한 항공우주 부품에 적합합니다. 더 높은 이송 속도(예, 0.3mm/회전) 거칠기를 다음과 같이 증가시킵니다. Ra 2.0 μm따라서 중요한 애플리케이션의 경우 가공 후 연마가 필요합니다.

헤인즈 282의 열처리

열처리는 Haynes 282의 고강도 특성을 발휘하고 까다로운 환경에서도 성능을 보장하기 위해 필수적입니다. 이 합금은 일반적으로 용액 어닐링 상태로 공급되며, 이후 시효 경화 처리를 통해 강도와 크리프 저항성을 최적화합니다.

솔루션 어닐링

용액 어닐링은 다음 온도에서 수행됩니다. 2050-2100°F(1121-1149°C) 에 대한 1-2시간그리고 급속 냉각(예: 물 또는 공기 담금질)이 이어집니다. 이 프로세스는 2차 상을 용해하고 연성(연신율 최대 30%), 성형 및 기계 가공을 위해 합금을 준비합니다. 어닐링된 미세 구조는 뛰어난 용접성과 성형성을 보장합니다.

나이 경화

노화 경화에는 감마 프라임 단계를 침전시켜 강도를 강화하는 2단계 과정이 포함됩니다. 표준 치료에는 다음이 포함됩니다:

• 1850°F(1010°C)에서 2시간 사용를 클릭한 다음 공기 냉각합니다.
• 1450°F(788°C)에서 8시간 사용를 클릭한 다음 공기 냉각합니다.

이 처리는 다음과 같은 항복 강도를 달성합니다. 700-900 MPa 및 크리프 저항 1700°F(927°C). 고급 초초임계(A-USC) 및 초임계 CO2 애플리케이션의 경우 ASME 코드 사례 3024에 따른 단일 단계 시효 경화 처리를 통해 크리프 수명을 그 이상으로 최적화합니다. 100,000시간 에서 1400°F(760°C).

대체 열처리

특정 용도에 맞게 속성을 조정하기 위해 대체 열처리를 사용할 수 있습니다. 예를 들어, 에이징 온도를 다음과 같이 조정할 수 있습니다. 1400~1500°F(760~816°C) 는 터빈 부품의 저주기 피로(LCF) 저항성을 향상시킵니다. 이러한 처리는 감마 프라임 입자 크기에 영향을 미치는 냉각 속도와 함께 강도, 연성 및 제조 가능성 간의 균형을 유지합니다(일반적으로 20-50nm).

제품 양식 및 제작

Haynes 282는 다양한 제품 형태로 제공되어 다양한 제조 공정 및 응용 분야를 지원합니다. 제작 시 다용도로 사용할 수 있어 복잡한 구성 요소에 선호되는 소재입니다.

사용 가능한 양식

합금은 다음과 같은 형태로 생산됩니다:

• 플레이트, 시트 및 코일: 호일 두께에서 (0.01인치, 0.25mm)를 접시 위에 2인치(50mm) 두껍습니다.
• 바 및 와이어: 최대 직경 9인치(230mm).
• 재련 빌렛 및 잉곳: 지름 4-20인치(100-500mm).
• 파이프 및 튜브: 심리스 및 용접, 표준 크기.

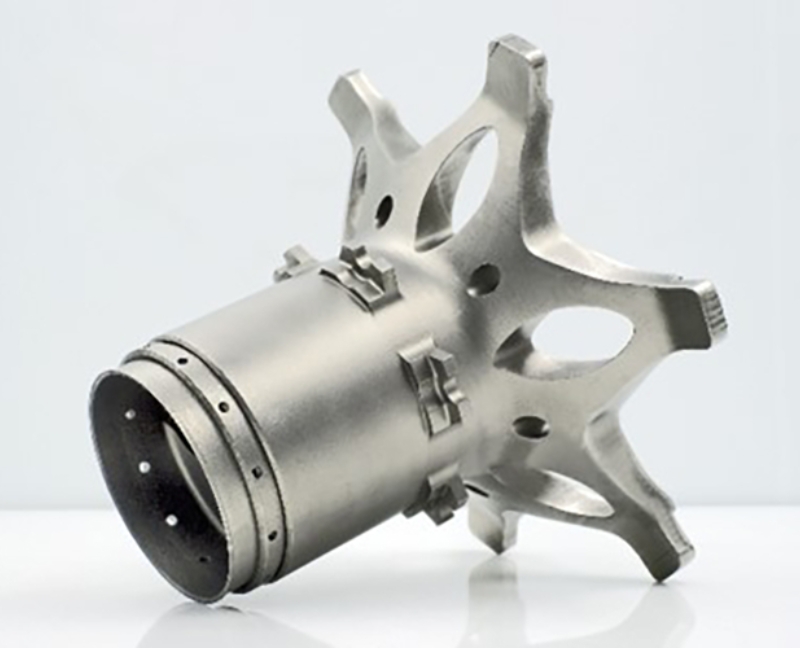

• 진공 주조 및 분말: 적층 제조 및 정밀 부품용.

제작 방법

Haynes 282는 다음과 같은 다양한 제작 기술을 지원합니다:

• 시트 및 플레이트 제작: 연소기 라이너 및 배기 섹션의 절단, 성형 및 용접.
• 심리스 및 플래시 맞대기 용접 링: 터빈 씰 및 노즐용, 용접 조인트 효율은 다음과 같습니다. 95-100%.
• 폐쇄형 금형 단조: 터빈 블레이드와 같은 고강도 부품의 경우 다음과 같은 입자 크기를 달성합니다. ASTM 6-8.
• 직접 가공: 바 또는 플레이트에서, 허용 오차는 다음과 같습니다. ±0.05 mm.

그리고 합금의 가공성 는 와스팔로이와 비슷하며, 작업 경화 및 열 축적을 관리하기 위해 견고한 툴링과 냉각수가 필요합니다.

헤인즈 282의 애플리케이션

헤인즈 282의 고유한 특성 덕분에 항공우주, 에너지 및 자동차 산업 전반의 고성능 애플리케이션에서 중요한 소재로 사용되고 있습니다.

항공우주

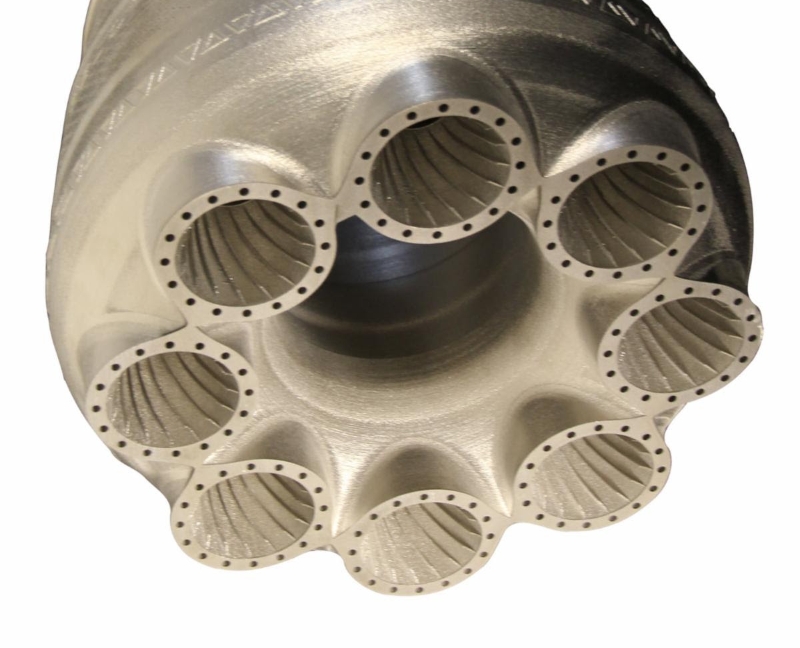

항공우주 분야에서 Haynes 282는 연소기, 터빈 섹션, 배기 시스템 및 노즐 부품을 포함한 가스 터빈 부품에 사용됩니다. 이 소재의 크리프 강도는 1200~1700°F(649~927°C) 및 낮은 사이클 피로 저항성은 제트 엔진과 산업용 가스 터빈의 신뢰성을 보장합니다. 합금의 용접성은 다음과 같은 접합 강도를 통해 원활한 링 생산을 지원합니다. 800-900 MPa.

에너지

Haynes 282는 고급 초초임계(A-USC) 보일러, 초임계 CO2 발전 사이클 및 집광형 태양열 발전소에 적합한 강력한 후보입니다. 크리프 수명이 100,000시간 에서 14.5ksi(100MPa) 그리고 1400°F(760°C) 장기 작동에 대한 엄격한 요구 사항을 충족합니다. ASME 코드 케이스 3024는 보일러 및 터빈 표준 준수를 보장합니다.

자동차

자동차 분야에서 Haynes 282는 씰 및 고온 스프링과 같은 터보차저 부품에 사용됩니다. 열 안정성과 내식성은 다음과 같습니다. 1200~1500°F(649~816°C) 고성능 차량의 성능을 향상시켜 다음과 같은 부품의 피로 수명을 달성합니다. 10^6 주기 주기적 로딩 상태입니다.

헤인즈 가공의 과제와 솔루션 282

Haynes 282를 가공하려면 고강도, 가공물 경화 및 열적 특성과 관련된 문제를 해결해야 합니다.

작업 강화

헤인즈 282의 작업 경화 경향은 절삭력과 공구 마모를 증가시킵니다. 날카로운 코팅 카바이드 공구와 낮은 이송 속도 사용(0.1-0.2mm/회전)는 표면 경화를 최소화하여 다음과 같은 허용 오차를 유지합니다. ±0.05 mm.

열 관리

합금의 낮은 열전도율은 절삭 영역에 열을 집중시켜 공구 마모를 가속화합니다. 고압 절삭유(예, 70-100 바)는 열을 발산하여 온도를 다음과 같이 낮춥니다. 20-30% 공구 수명을 다음과 같이 연장합니다. 30-40분.

도구 선택

경도와 내열성 때문에 TiAlN 또는 AlTiN 코팅이 된 초경 공구가 선호됩니다. 세라믹 또는 CBN 인서트와 같은 고급 공구는 고속 가공에 사용할 수 있습니다(최대 100m/분)의 표면 거칠기를 달성하여 Ra 0.4-0.8 μm.

결론

헤인즈 282는 크리프 강도, 열 안정성 및 제조성이 독특하게 결합된 고성능 엔지니어링의 초석 소재입니다. 항공우주, 에너지 및 자동차 산업에서의 적용 사례는 이 소재의 다용도성을 입증하며, 고급 가공 및 열처리 기술은 정밀도와 신뢰성을 보장합니다. 제조업체는 가공물 경화 및 열 관리와 같은 문제를 해결함으로써 합금의 잠재력을 최대한 활용하여 까다로운 환경에서 혁신을 주도할 수 있습니다.
